Onderstaande tabel geeft een overzicht van de technische specificaties per centrale. Raadpleeg het aansluitschema voor de exacte bedrading per toepassing.
Twee systemen. Eén standaard.
Elk gebouwtype vraagt om een specifieke aanpak. Skylux levert voor beide.
Industrie en utiliteitsgebouwen

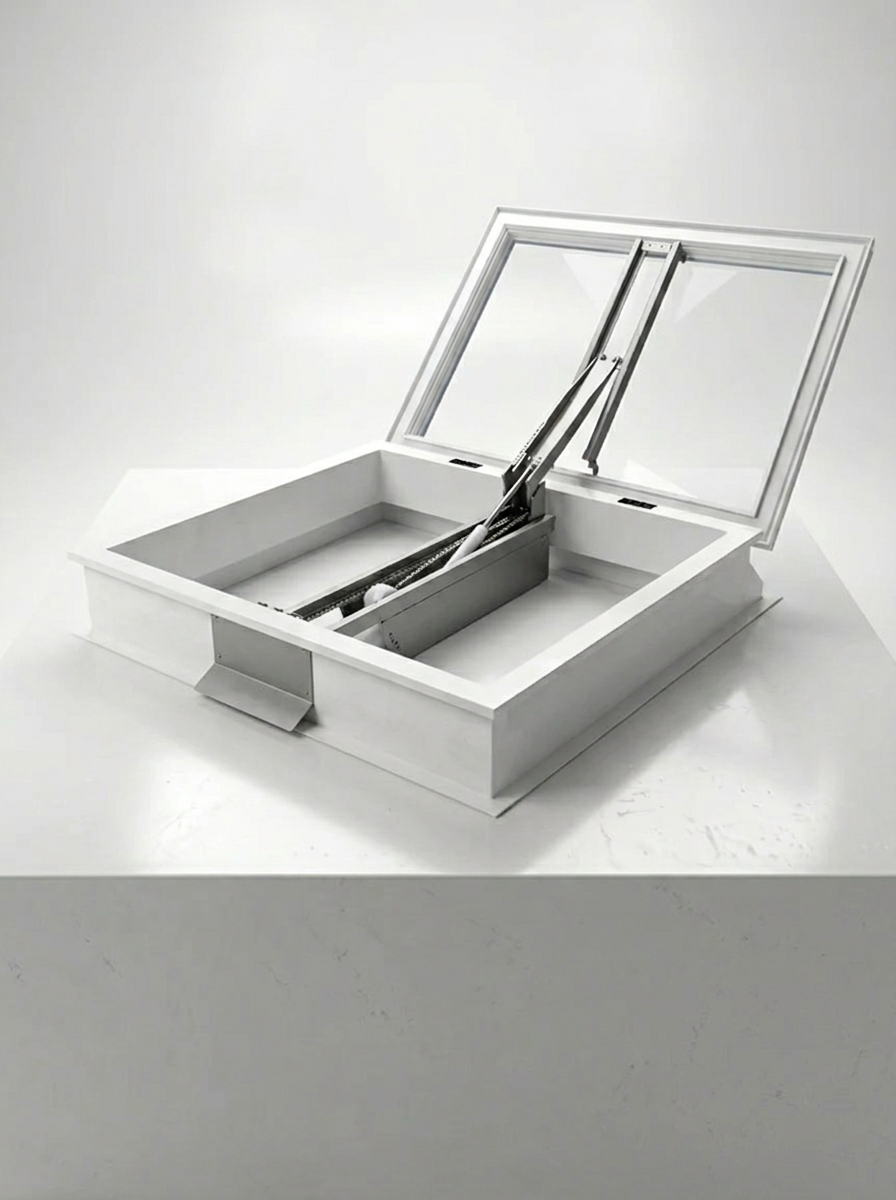

Skylux 160° CE

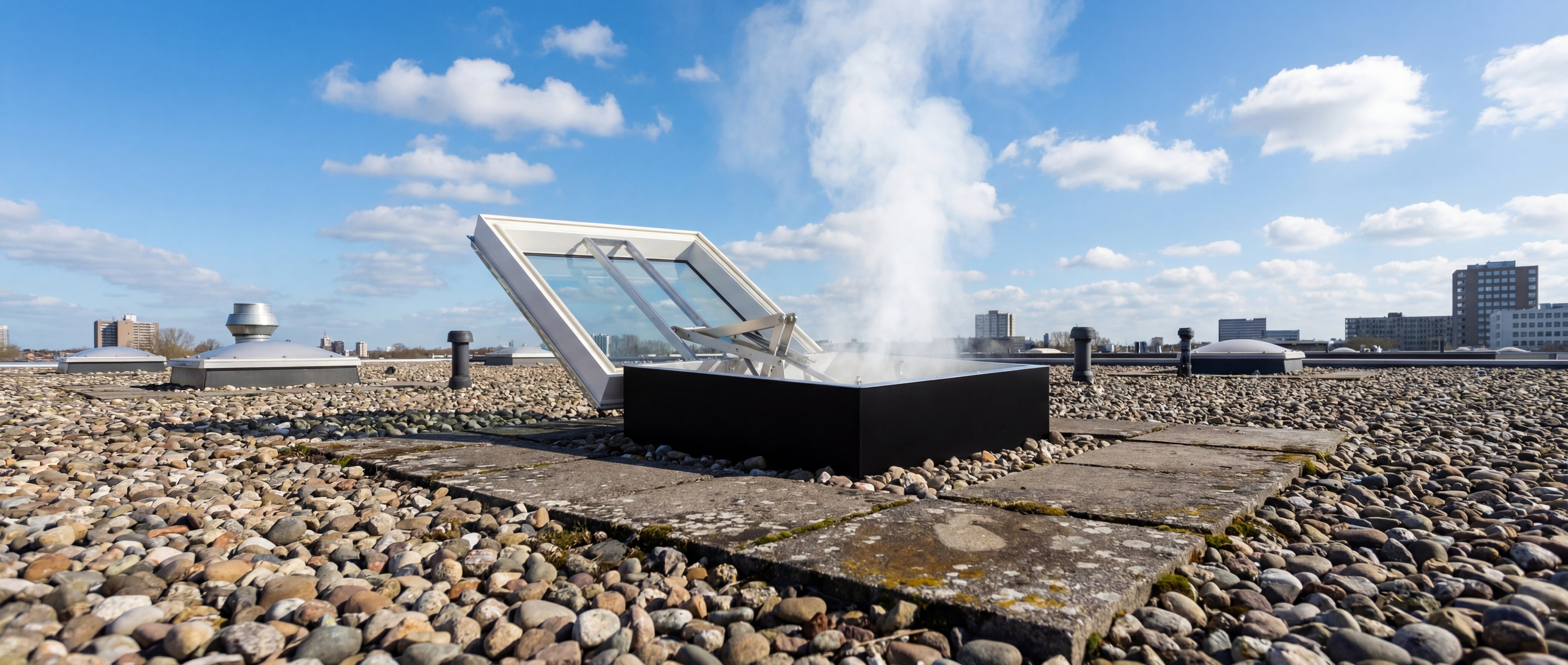

Elektrisch modulair. Eenvoudig uitbreidbaar. Het 160° CE-systeem opent volledig bij branddetectie en voert rook en warmte af voordat ze schade aanrichten. Snel te installeren, zonder zware aanpassingen aan de dakopstand.
Binnentrappenhuizen

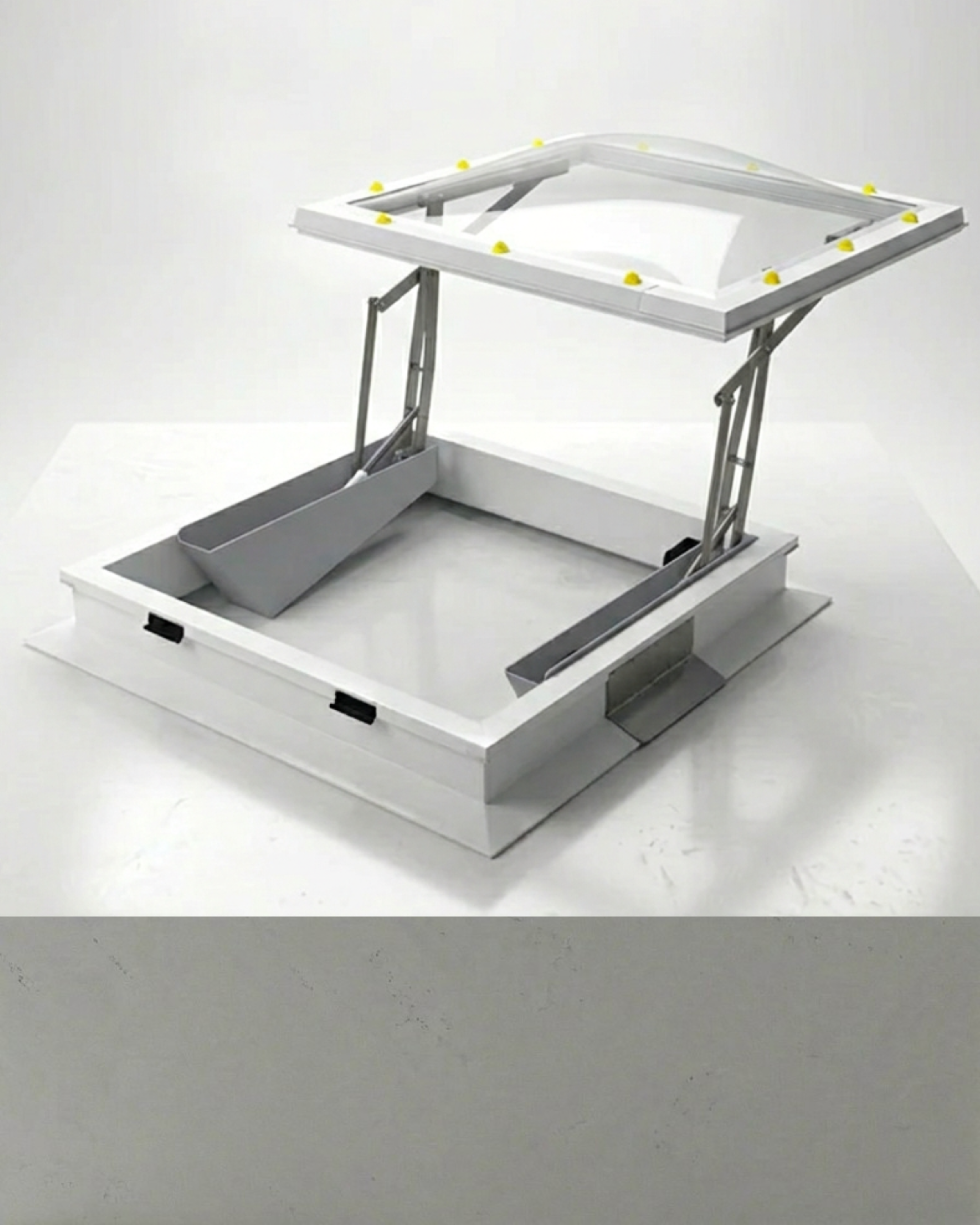

Skylux Skymax CE
Specifiek ontwikkeld voor ventilatie in gesloten trappenhuizen. Hoge geluidsisolatie, lage U-waarde en conform de Belgische norm NBN S21-208-3:2018 voor gebouwen hoger dan 10 meter. Installeert snel. Werkt stil. Reageert op het eerste alarm.
Uit eigen voorraad.
Dostupné do 5 pracovných dní. Pripravené na montáž.
| Product | Type | CE Certificatie | NBN | Utp (W/m²K) | Urc (W/m²K) |
|---|---|---|---|---|---|
| Skylux 160° CE | RWA | EN 12101-2:2003 | S21-208-1 | 1,19 | 1,12 (bij lichtmaat 110x110cm en pvc opstand 3020) |
| Skylux Skymax CE | RWA | EN 12101-2:2003 | S21-208-3:2018 | 1,28 | 1,32 |
| Afmetingen 100x130, 100x110 en 120x120 voldoen aan de norm NBN S-21-208-3:2018 voor gebouwen hoger dan 10 meter. | |||||
De Skycom CE-centrales sturen uw RWA-systeem aan. Automatisch bij alarm. Manueel voor de brandweer.
Controle bij brand. Altijd.
Het modulaire systeem werkt met één Master-centrale per brandzone. Extra Slave-centrales breiden de installatie uit zonder beperkingen. Geïntegreerde temperatuursensor. LED-indicatie op het frontpaneel. Verzekerde werking gedurende 72 uur na stroomuitval.

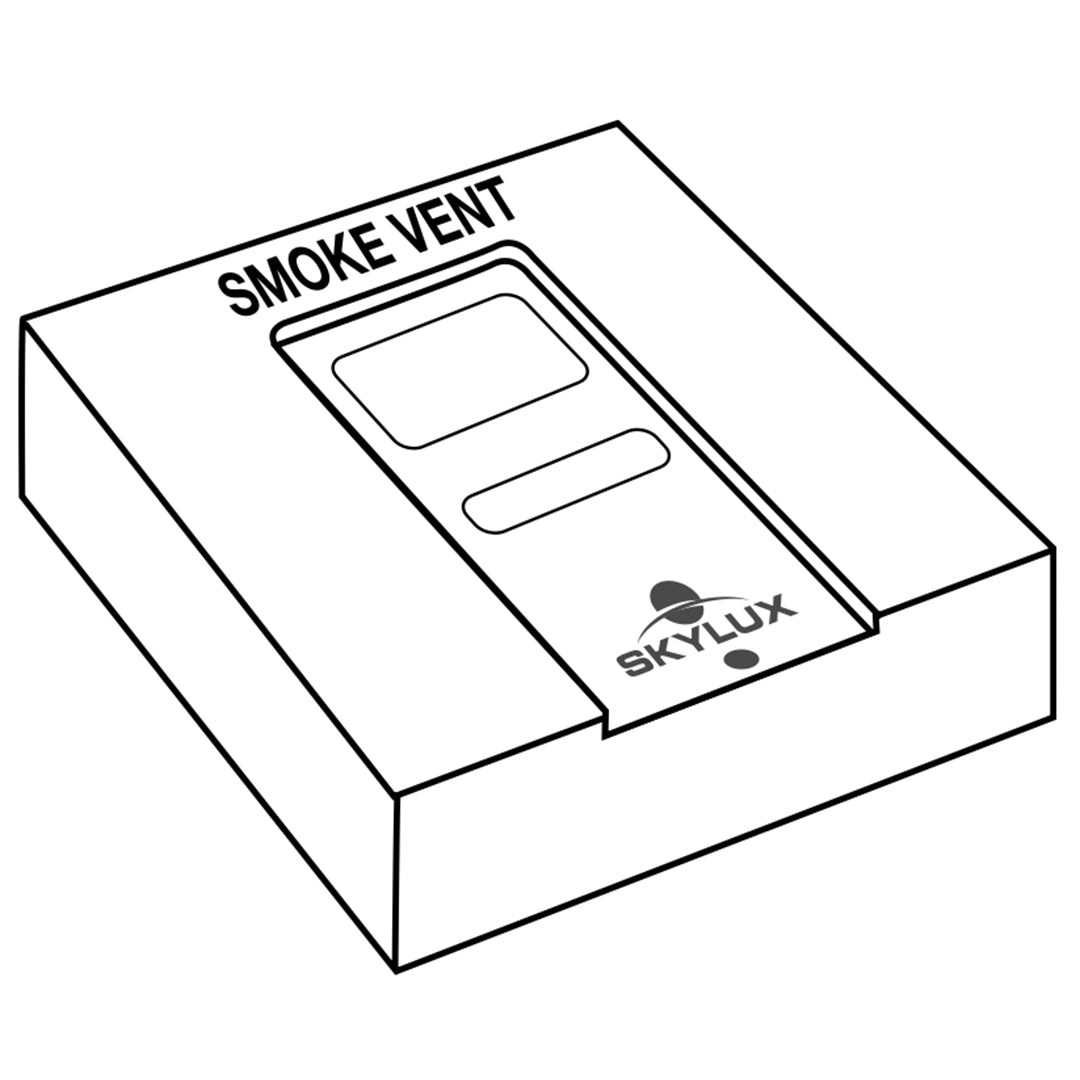

Skycom Skymax CE-centrale
Voor trappenhuizen. Regelt de luiken van uw RWA-koepels. Comfortventilatie en alarmbediening in één unit.

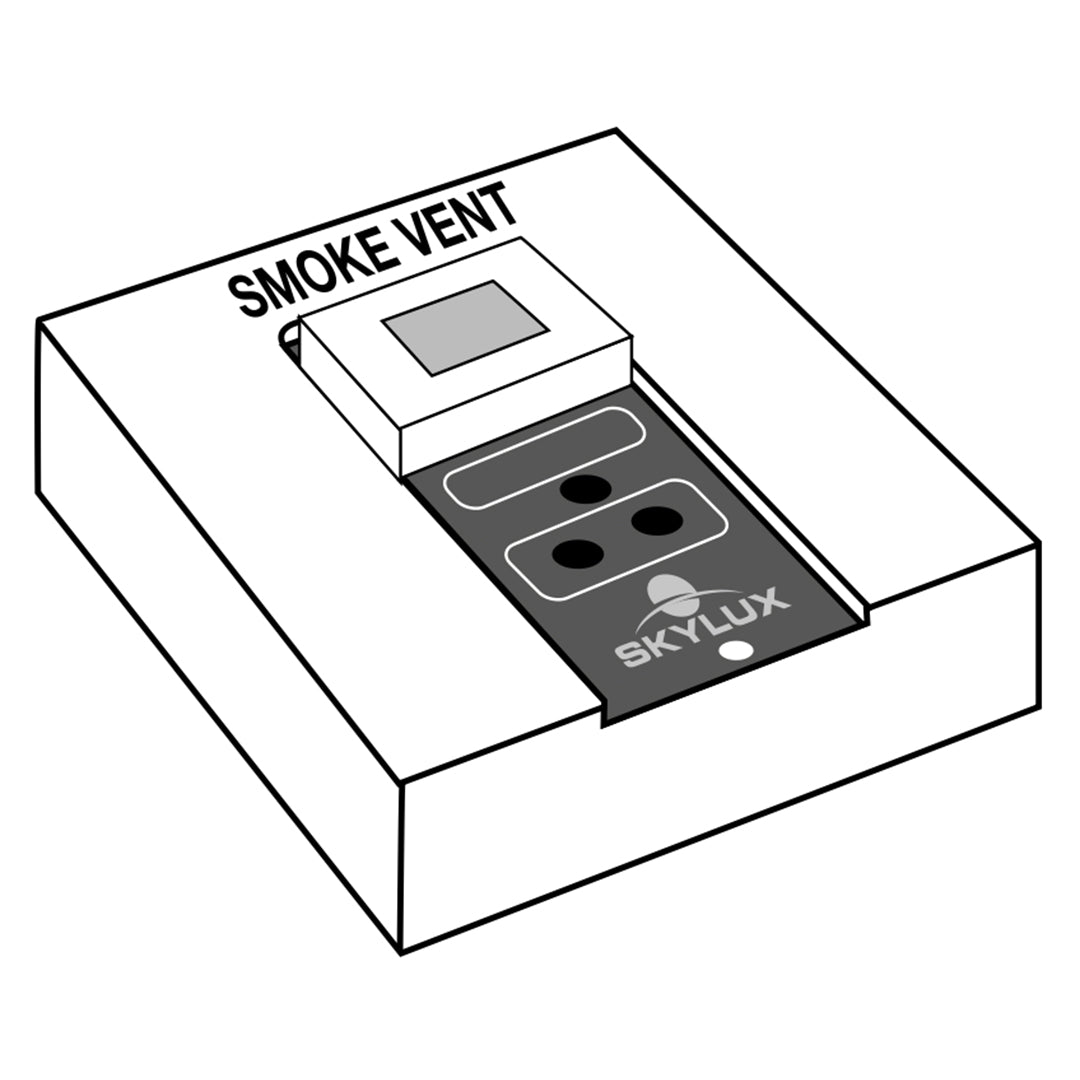

Skycom CE Master-centrale
De hoofdunit per brandzone. Coördineert alle gekoppelde openingssystemen. Eén zone. Volledige controle.

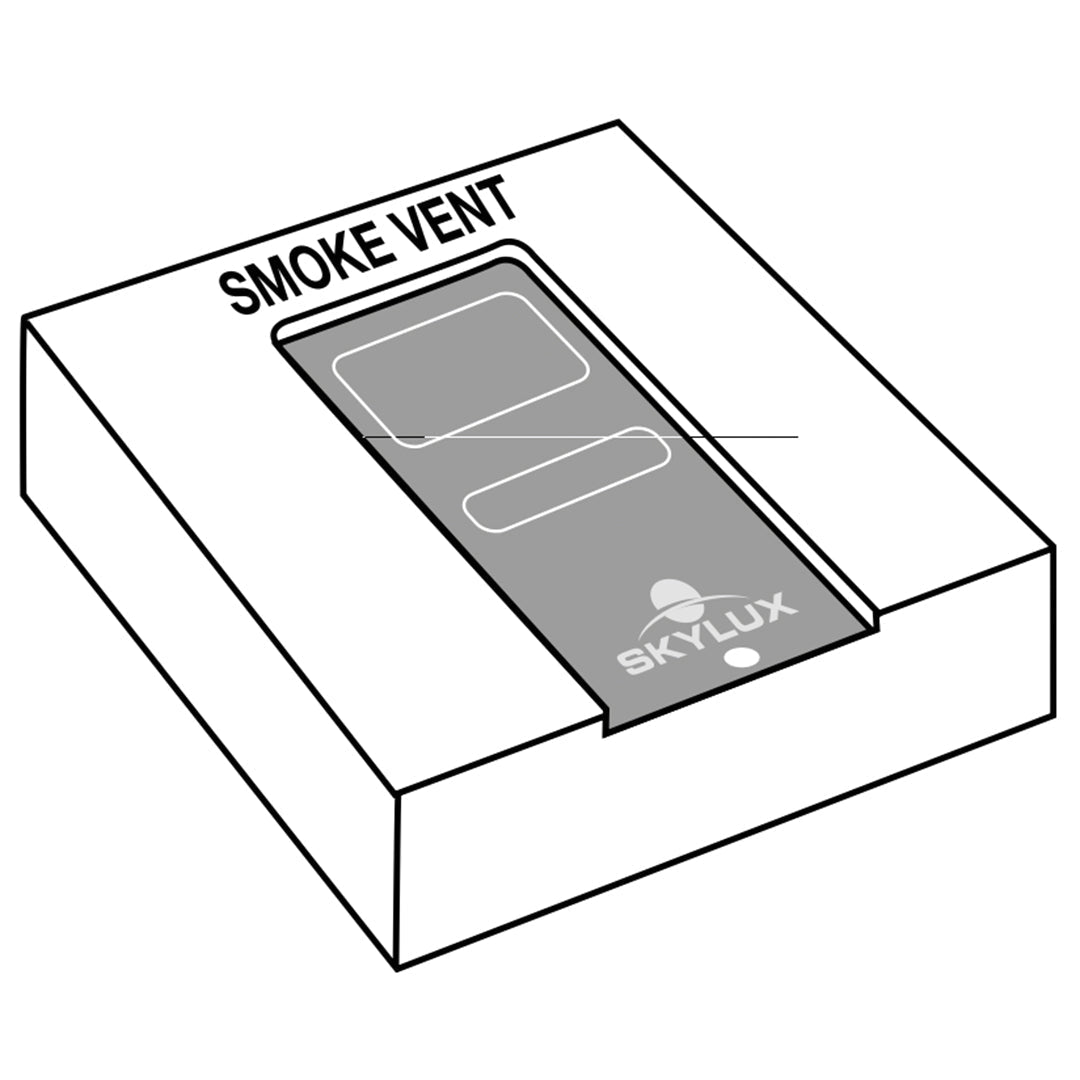

Skycom CE Slave-centrale
Uitbreiding voor complexe installaties. Aansluiting op de Master-centrale. Onbeperkt aantal motoren mogelijk binnen de ampèrecapaciteit.
| Skycom Skymax CE Centrale | Skycom CE Master-centrale | Skycom CE Slave-centrale | |
|---|---|---|---|
| Type (Specifiek) | Besturingscentrale voor Skymax CE | Eénzone basiscentrale voor elektrische RWA-systemen | Uitbreiding voor Skycom CE Master |
| Specificaties | Trappenhal, opent niet automatisch | Alarm- en comfortventilatiefunctie, Ledindicaties op frontpaneel | Uitbreidingscentrale, geïntegreerde temperatuursensor |
| Kleur | Wit RAL 9003 | Wit RAL 9003 | Wit (binnen en buiten) |
| Max. Uitgangsstroom | 5 A | 8 A | 8 A |
| Voedingsspanning | 230 V AC - max 150 VA | 230 V AC - max 1,1A | 320 V |
| Uitgangsspanning | 24 V DC | 24 V DC | 24 V |
| Afmetingen (b x h x d) | - | 286 x 238 x 113 mm | 286 x 238 x 113 mm |
| Normen | Conform NBN S21-208-3:2018, EN 12101-10, prEN 12101-9 | Conform EN 12101-10, prEN 12101-9 | - |
| Bijzonderheden | 72 uur verzekerde werking, prioritaire schakelaar noodzakelijk | - | 24 V |

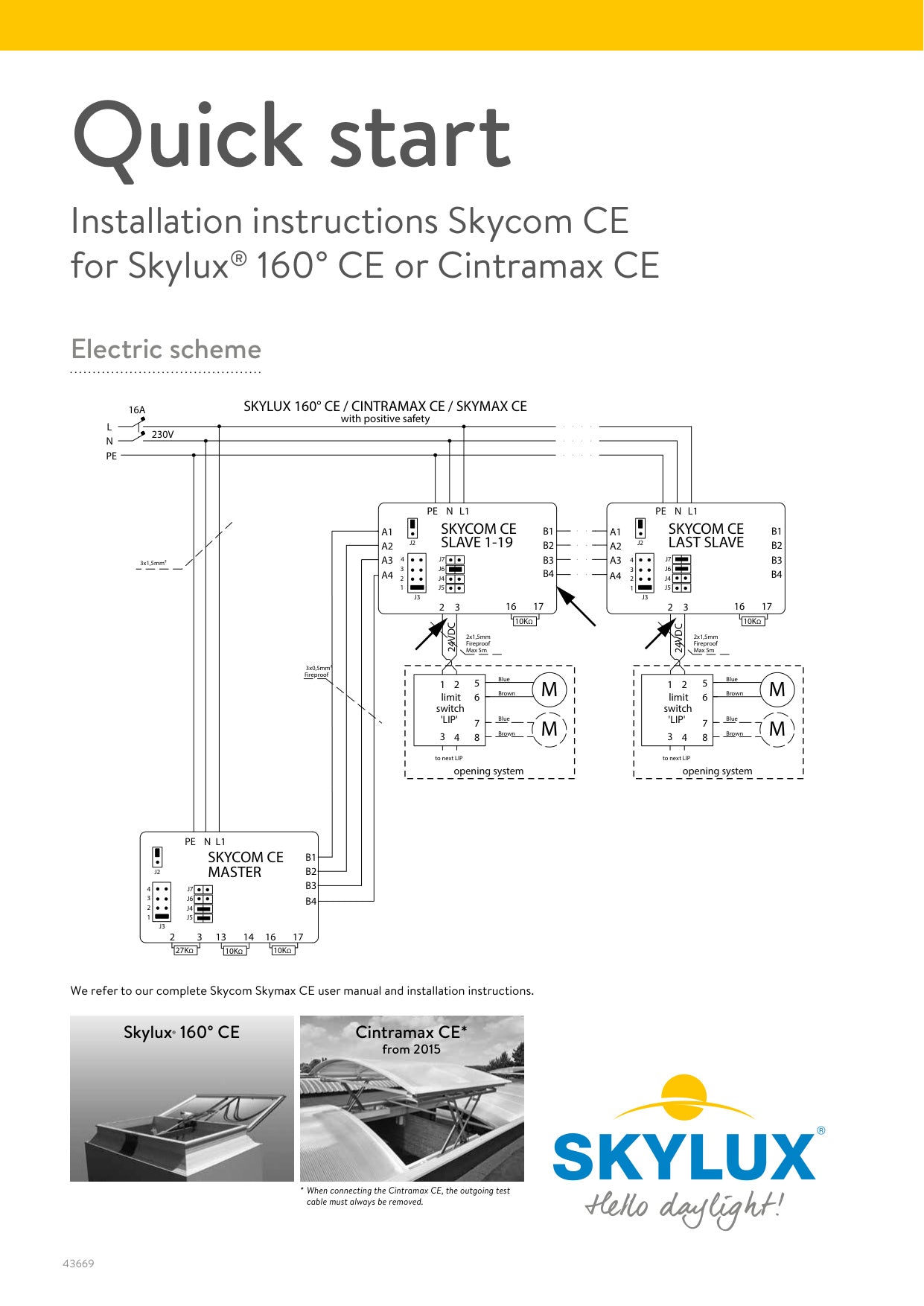

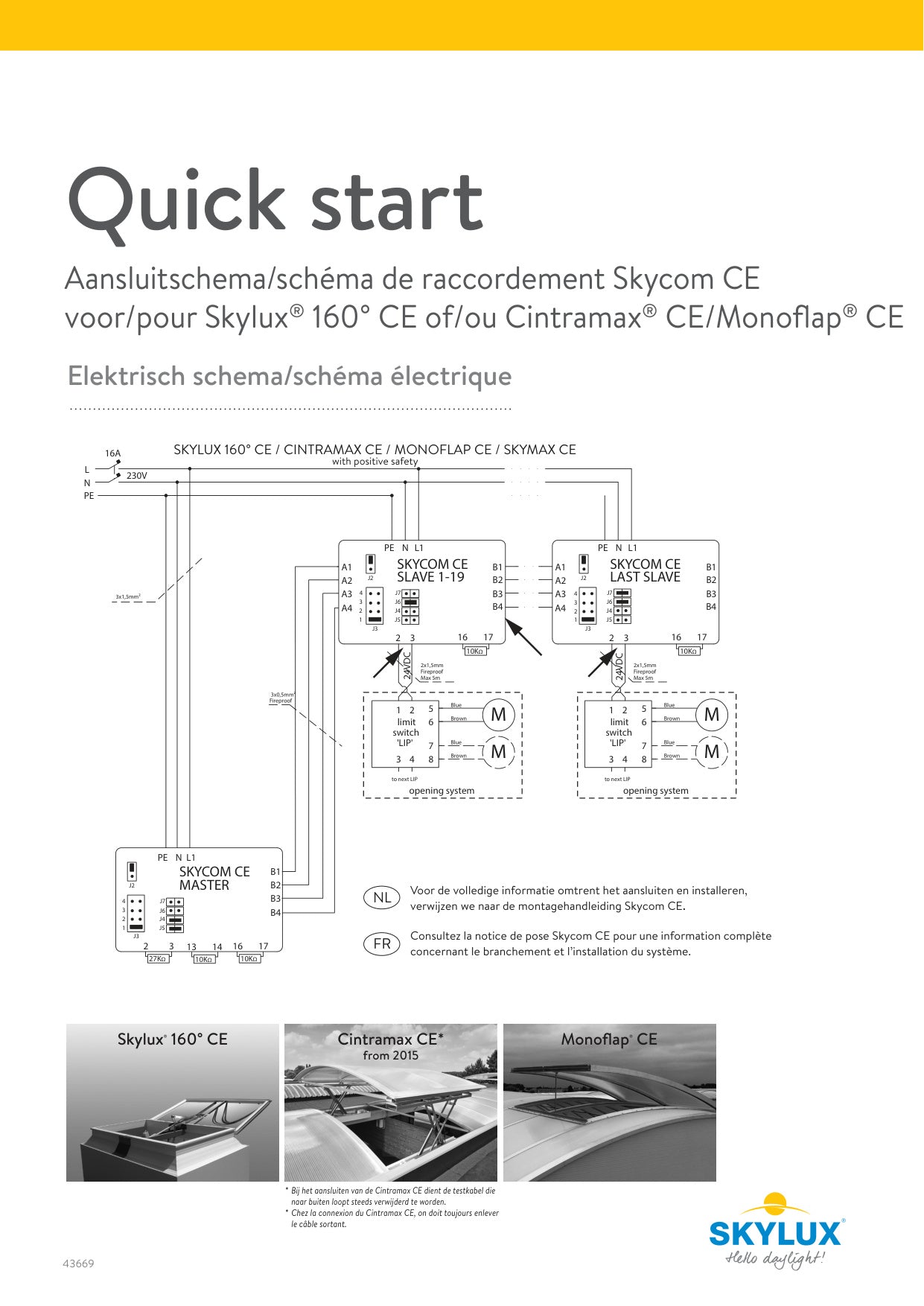

| Aansluitschema | Download | Download | Download |

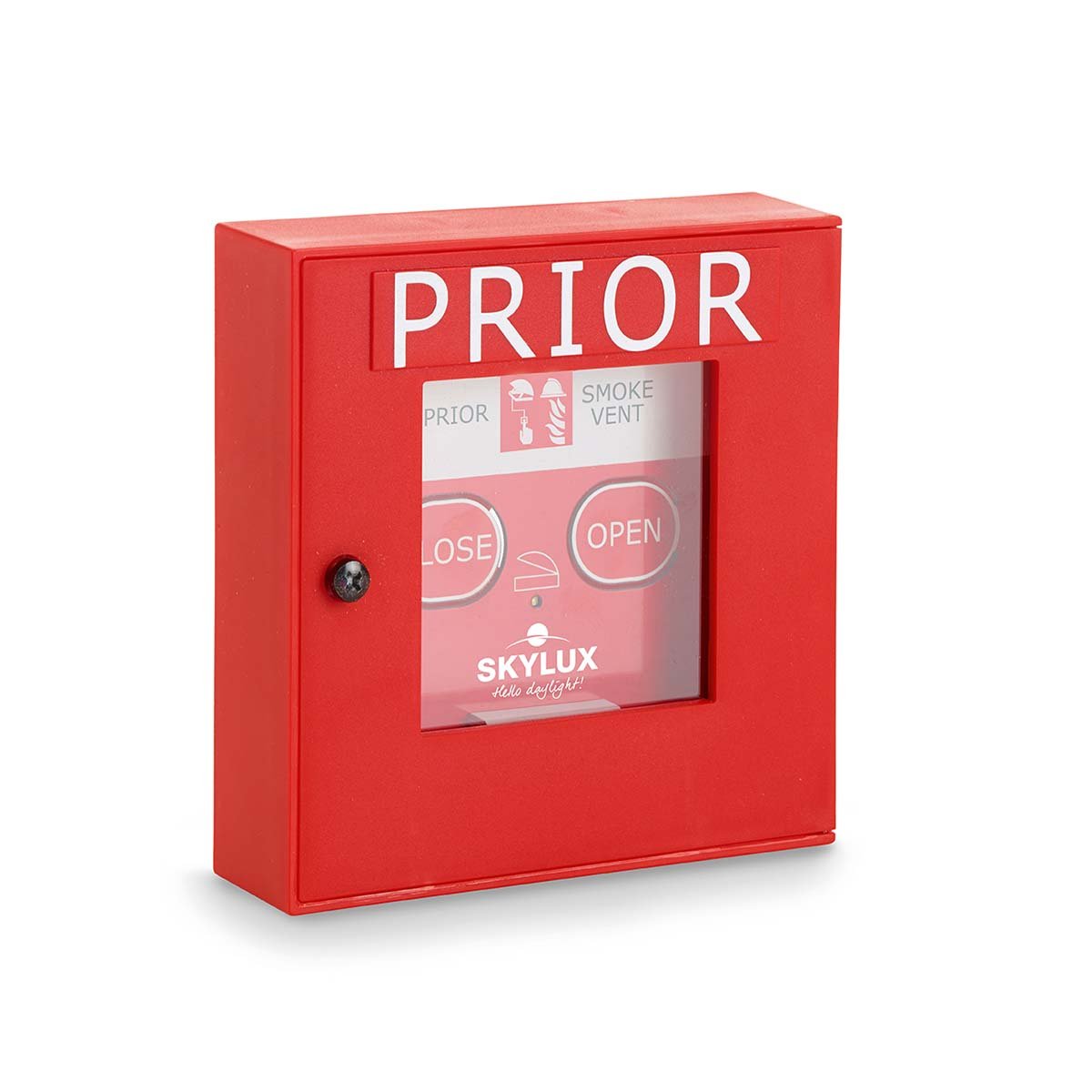

Prioritaire schakelaar

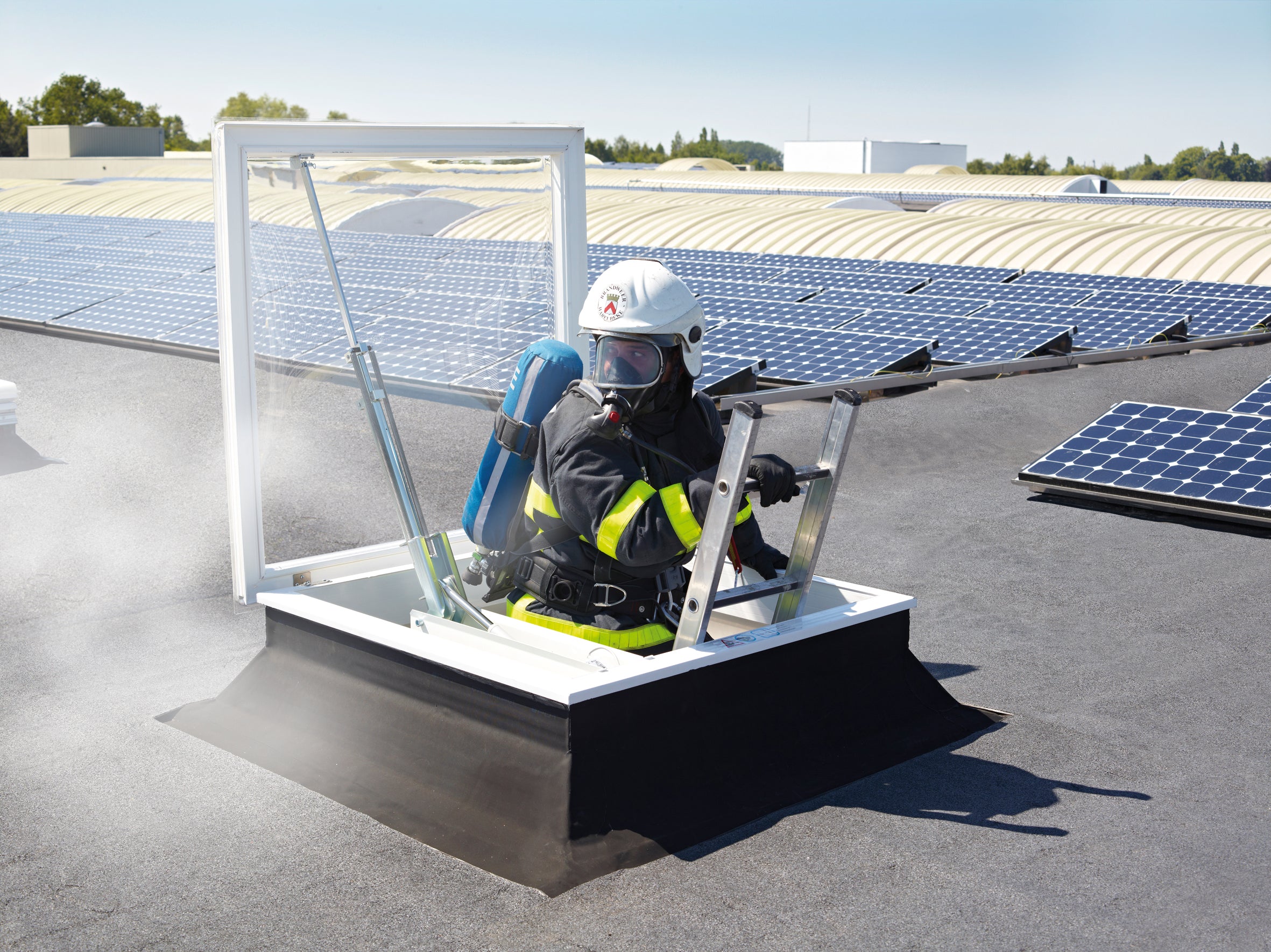

Wanneer de Skycom CE Master-centrale zich niet bij de toegangsdeur bevindt, is een externe prioritaire schakelaar verplicht. De brandweer bedient het volledige RWA-systeem via dit toestel bij de ingang.
De schakelaar krijgt altijd de hoogste prioriteit in het systeem. LED-indicatie toont de status live. Afmetingen: 125 x 125 x 36 mm.
Alles voor uw project.

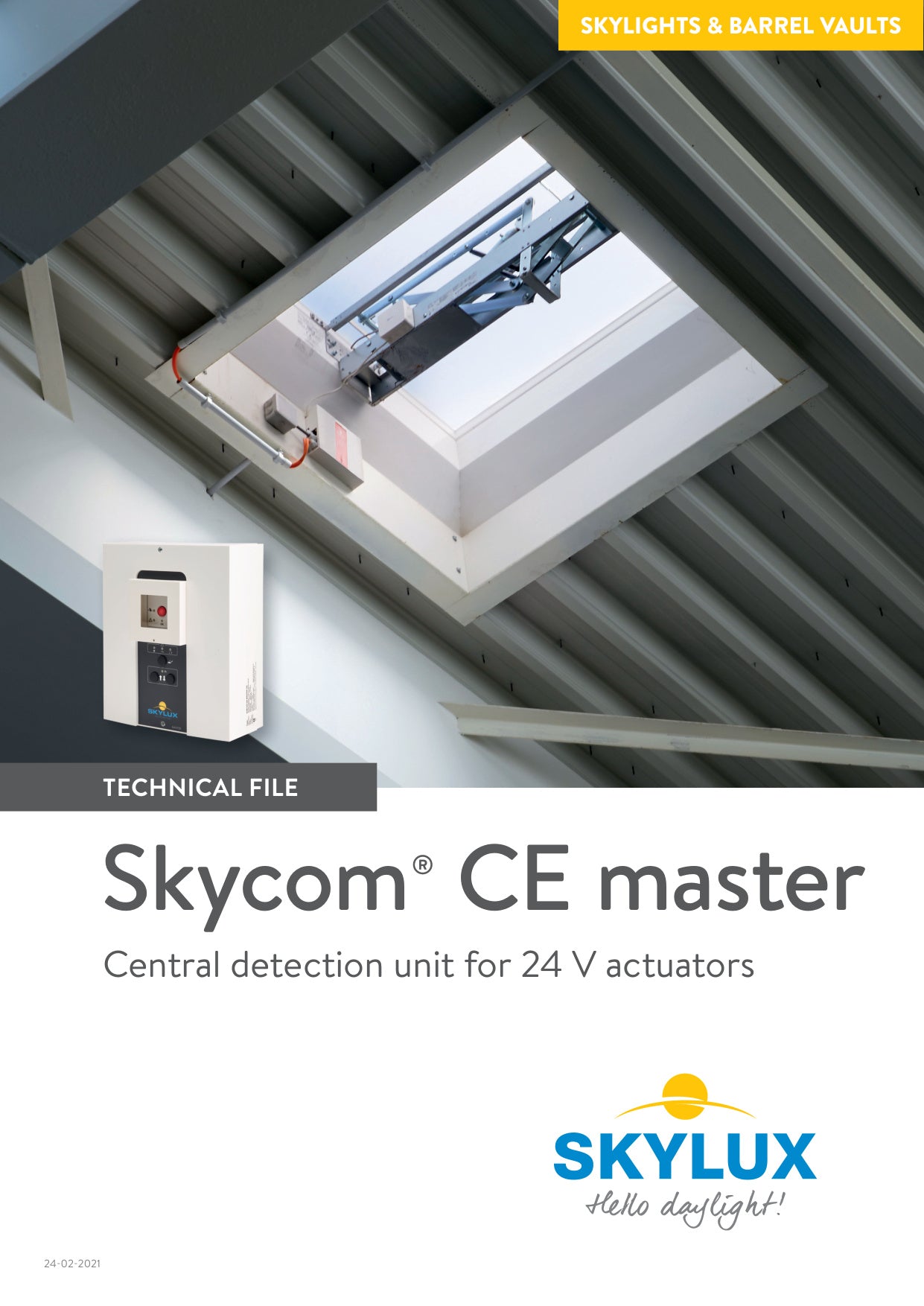

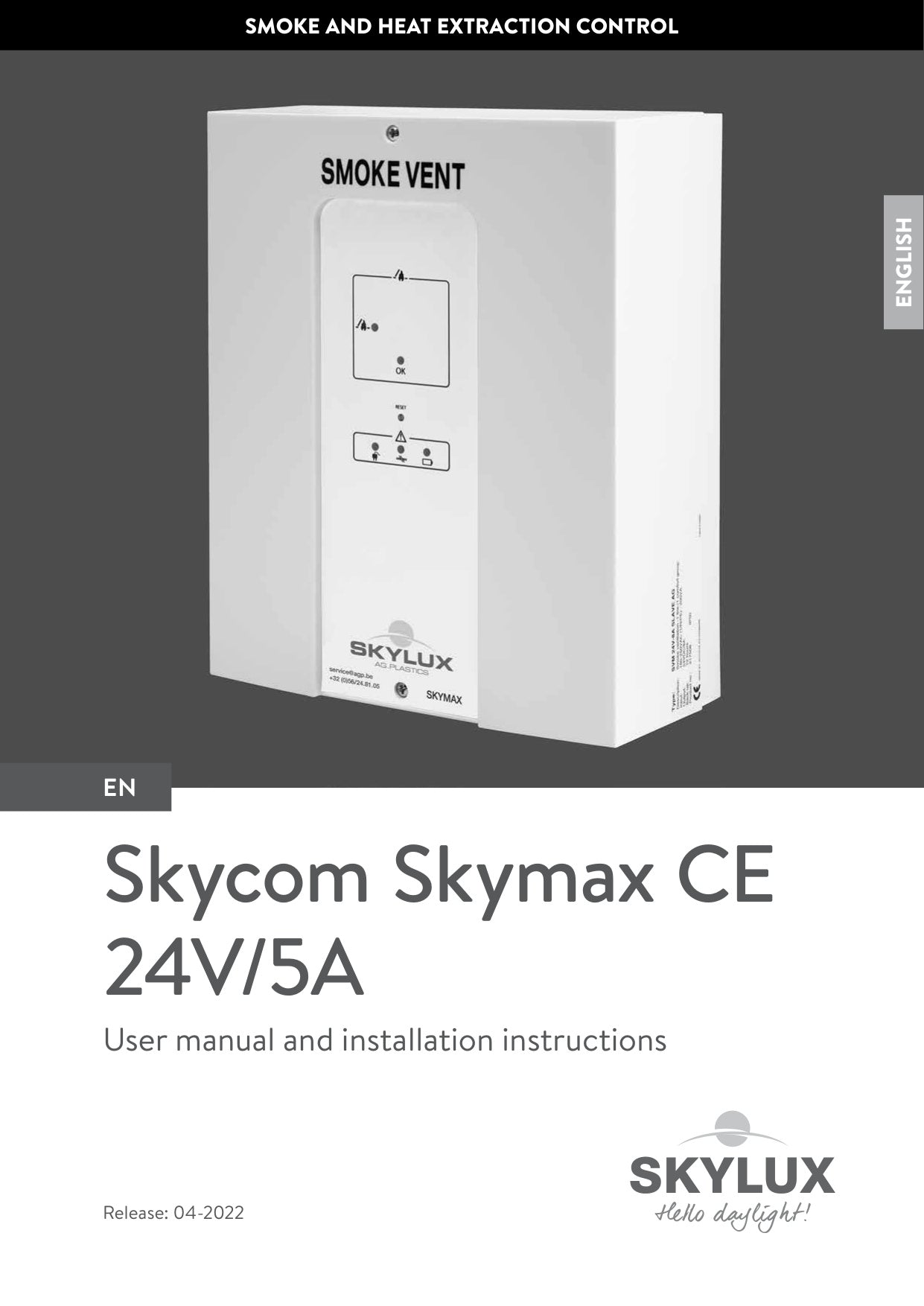

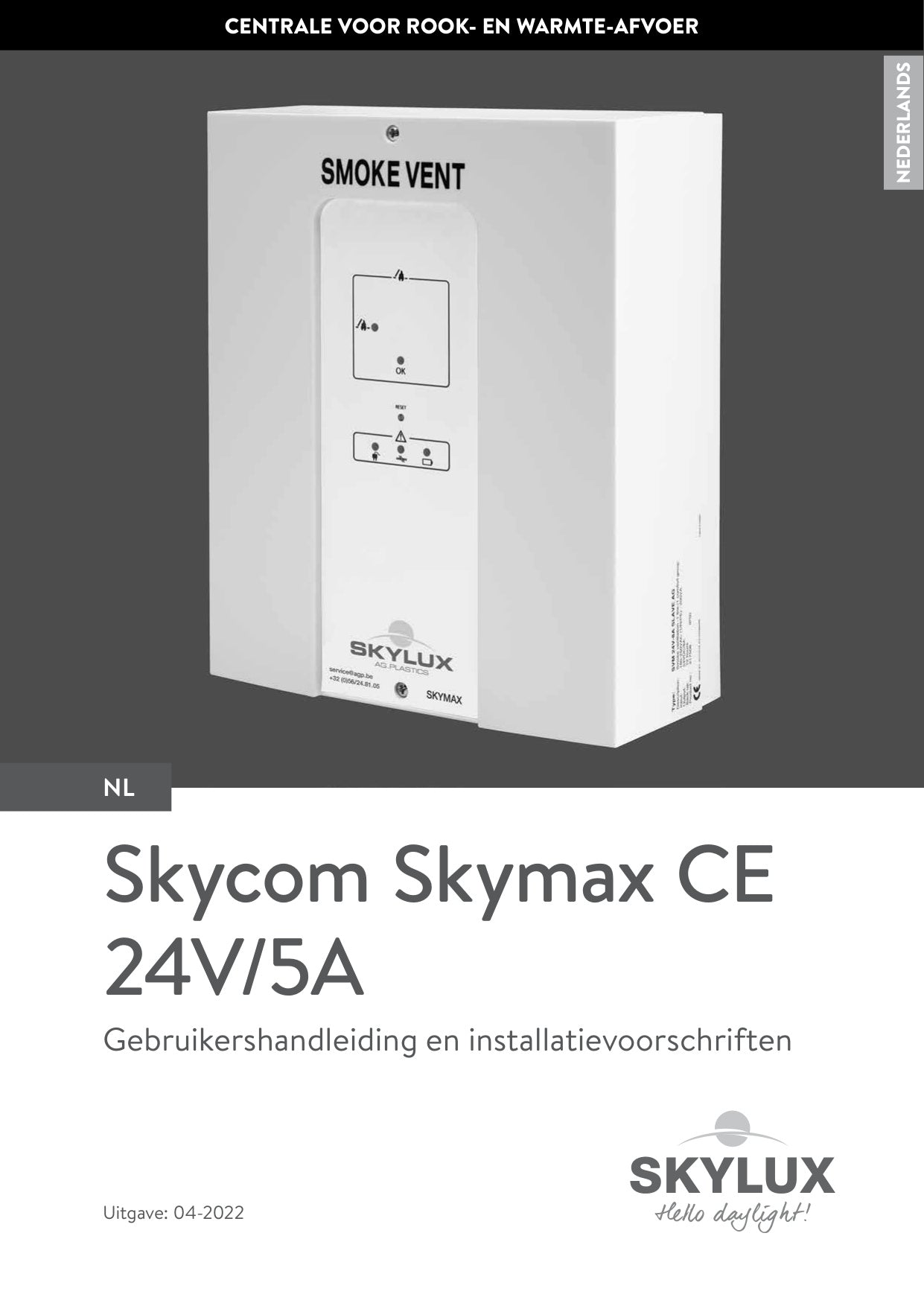

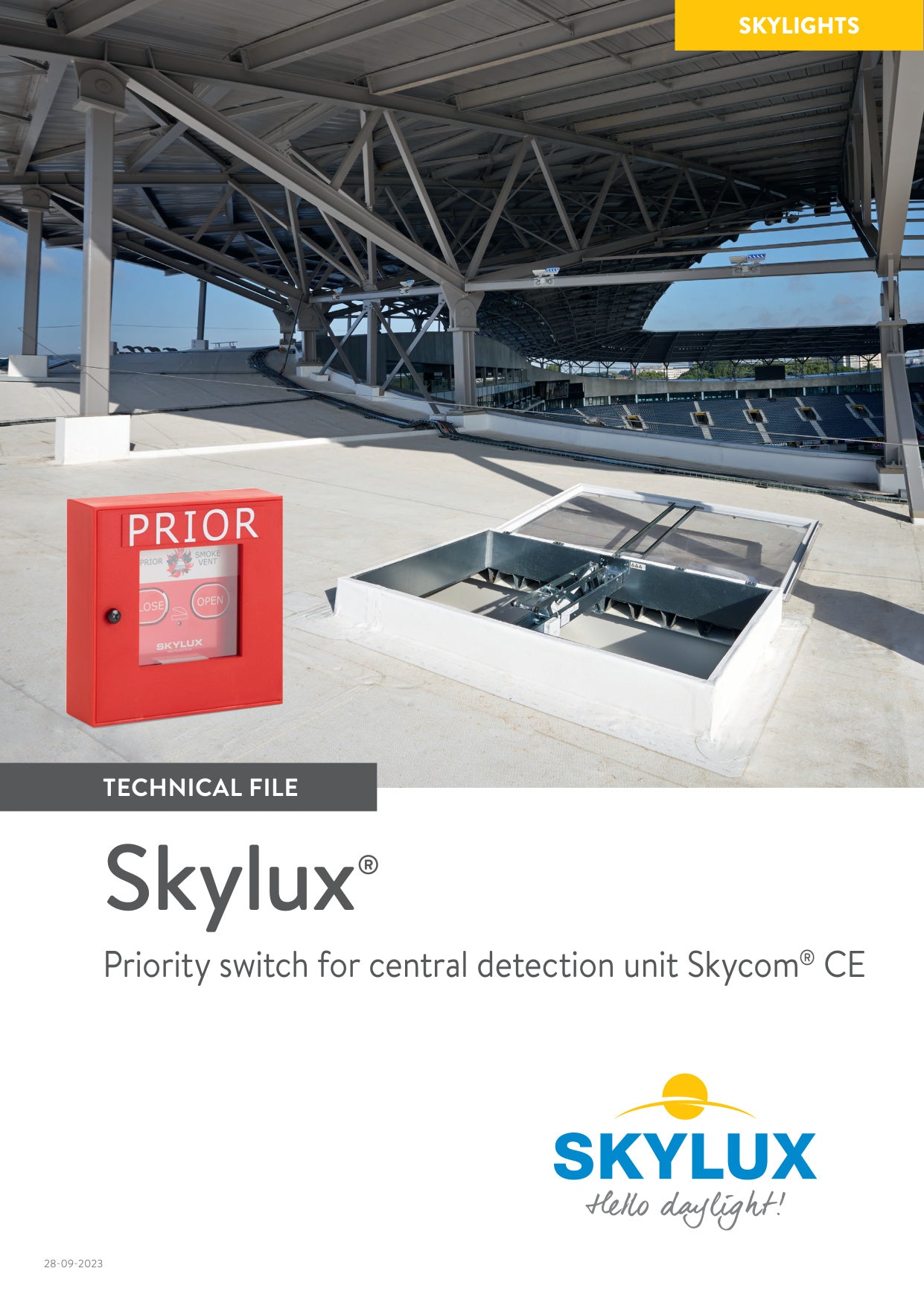

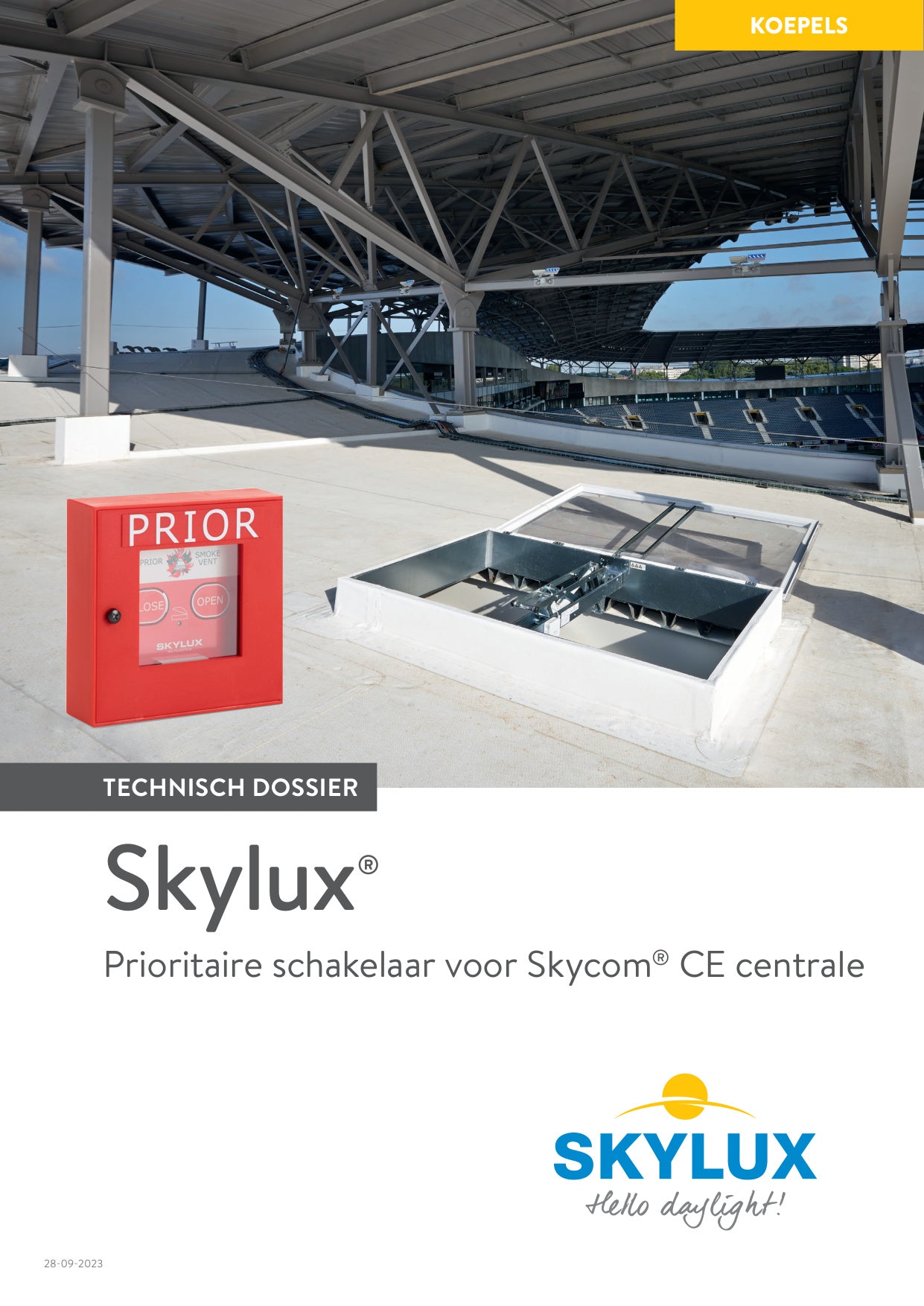

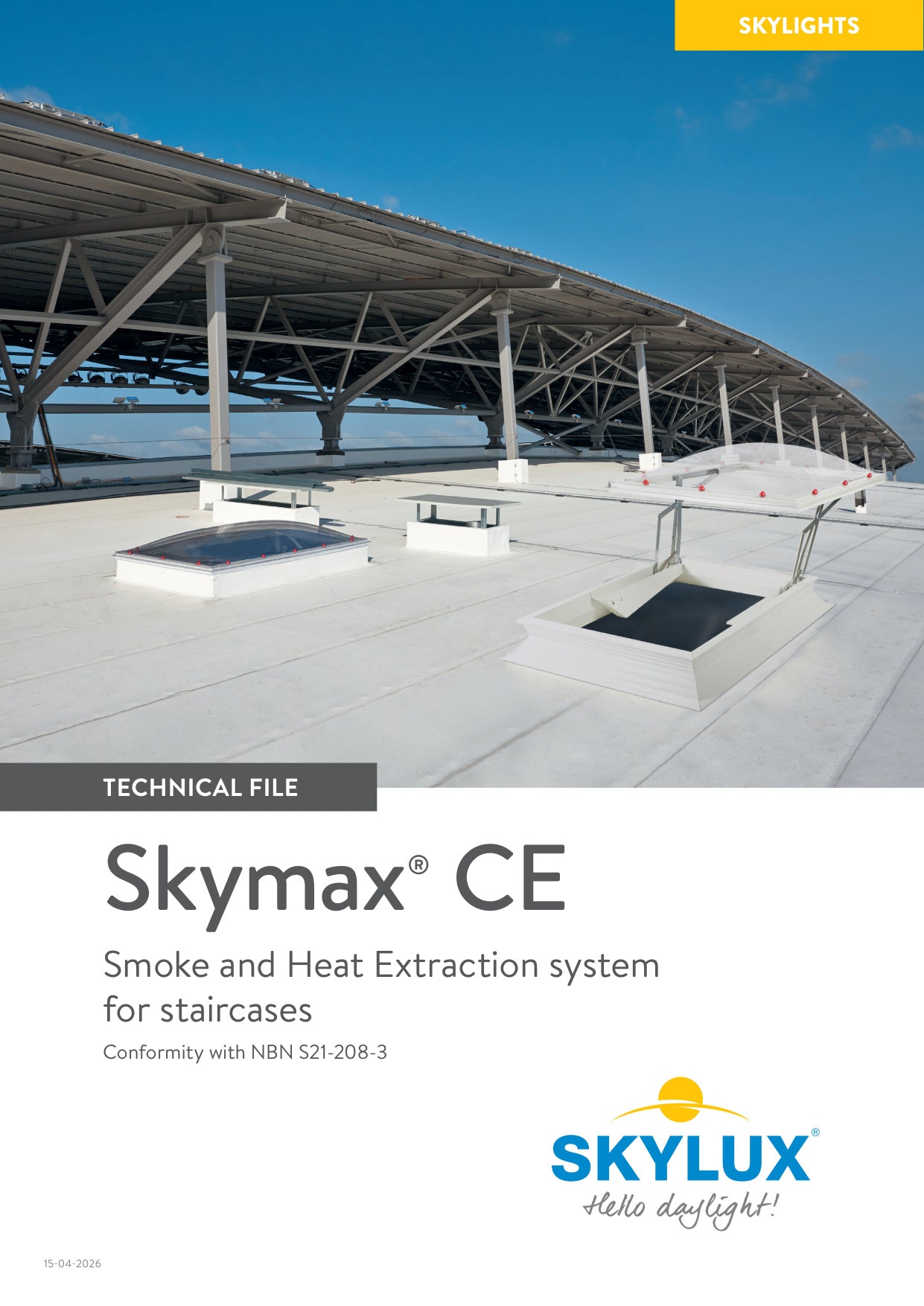

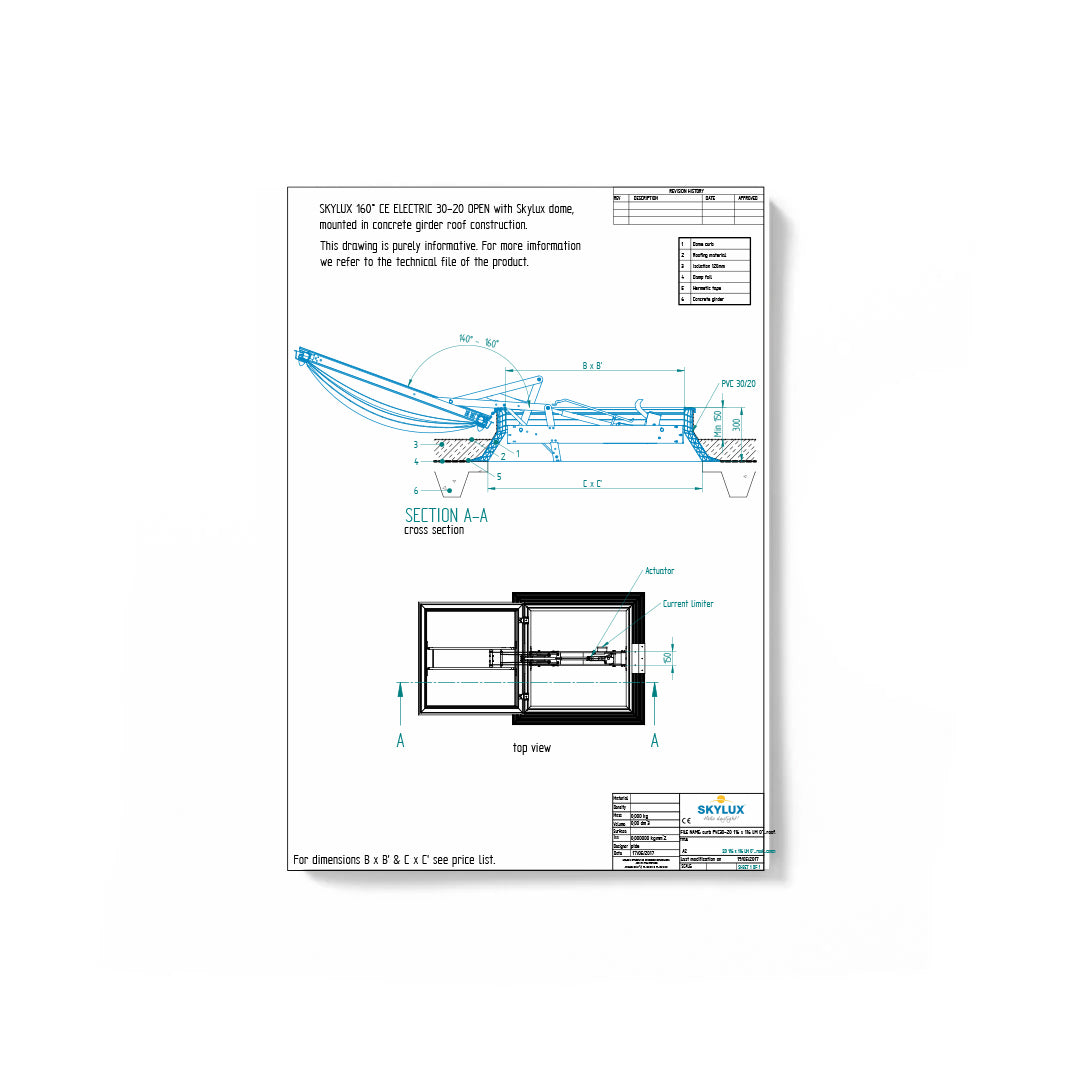

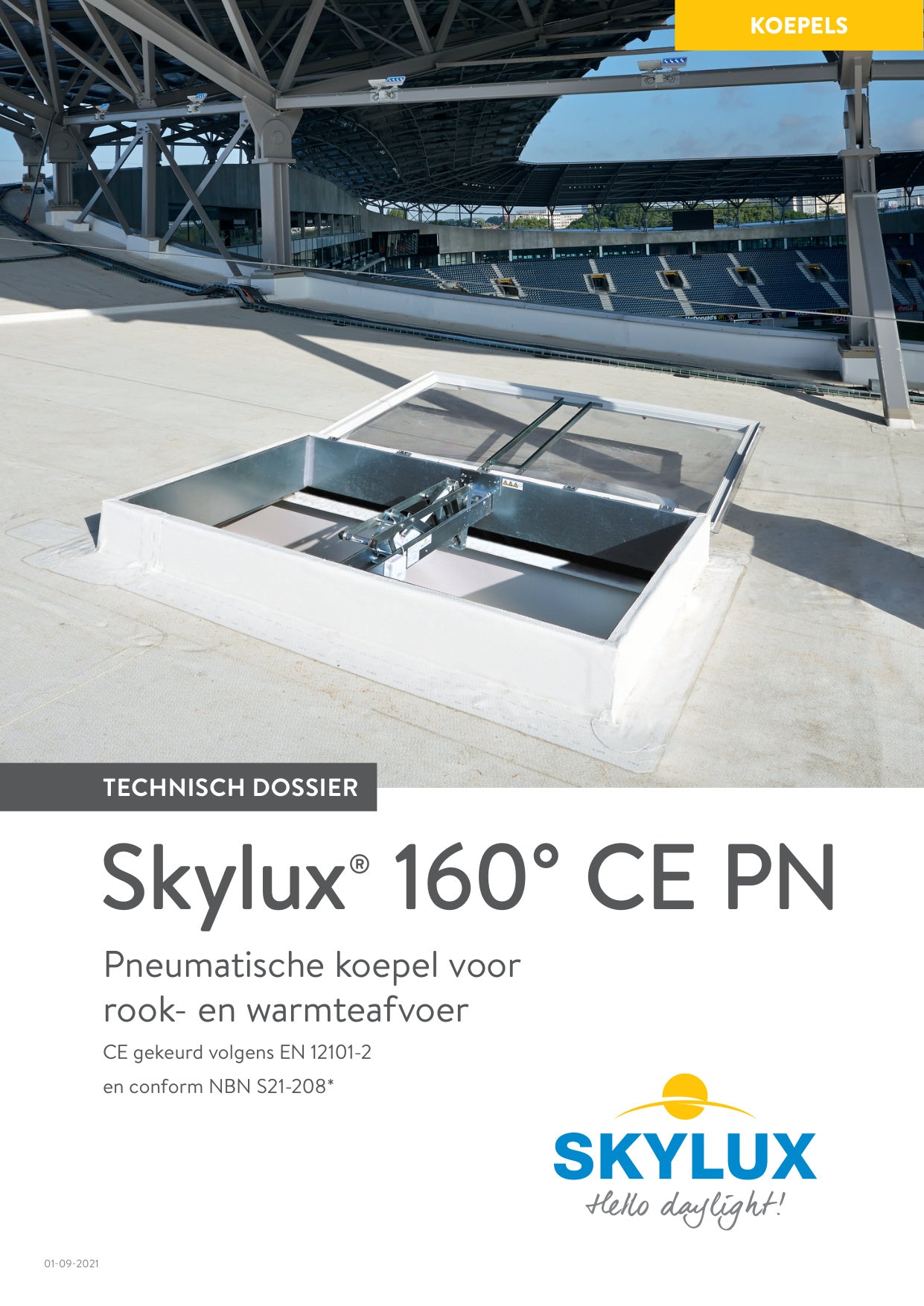

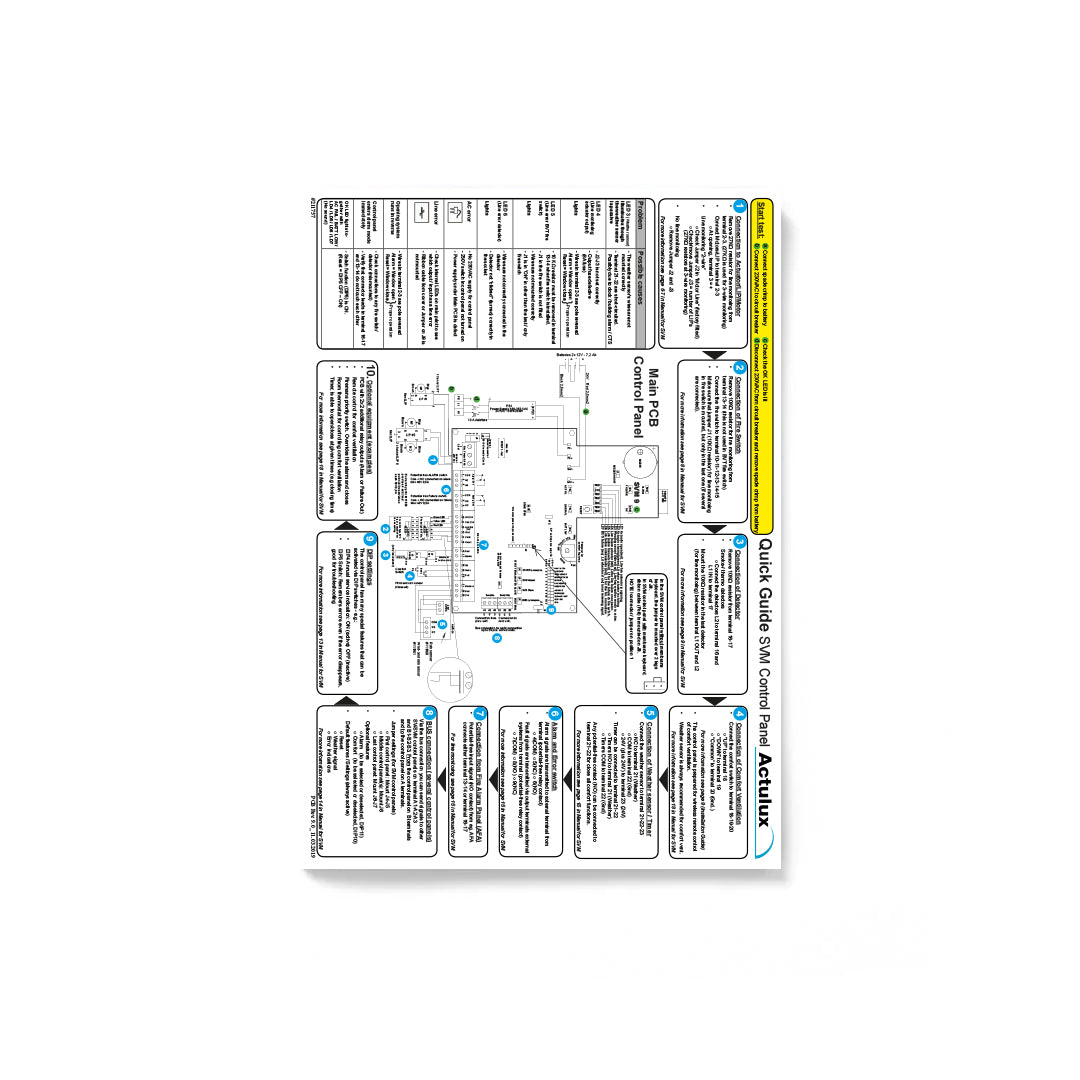

Technische dossiers, montagehandleidingen en aansluitschema's. Klaar om te downloaden.
Veelgestelde vragen over Rook- en warmteafvoer
Wat is het verschil tussen de Skycom CE Master en de Skycom CE Slave-centrale?
De Master-centrale beheert één volledige brandzone. Elke Slave-centrale stuurt de motoren van een afzonderlijk openingssysteem aan en wordt gekoppeld aan de Master. Eén Master kan meerdere Slaves aansturen.
Hoeveel Slave-centrales heb ik nodig?
Per opening in uw brandzone is in principe één Slave-centrale nodig. Uitzondering: openingssystemen met mechanische positieve veiligheid hebben geen aparte Slave nodig.
Kan één Slave-centrale meerdere motoren aansturen?
Ja. Elke Slave heeft een capaciteit van 8 ampère. Een motor van 10° verbruikt 4 ampère. U kunt dus twee van deze motoren op één Slave aansluiten, of één dubbelmotorsysteem van 160°.

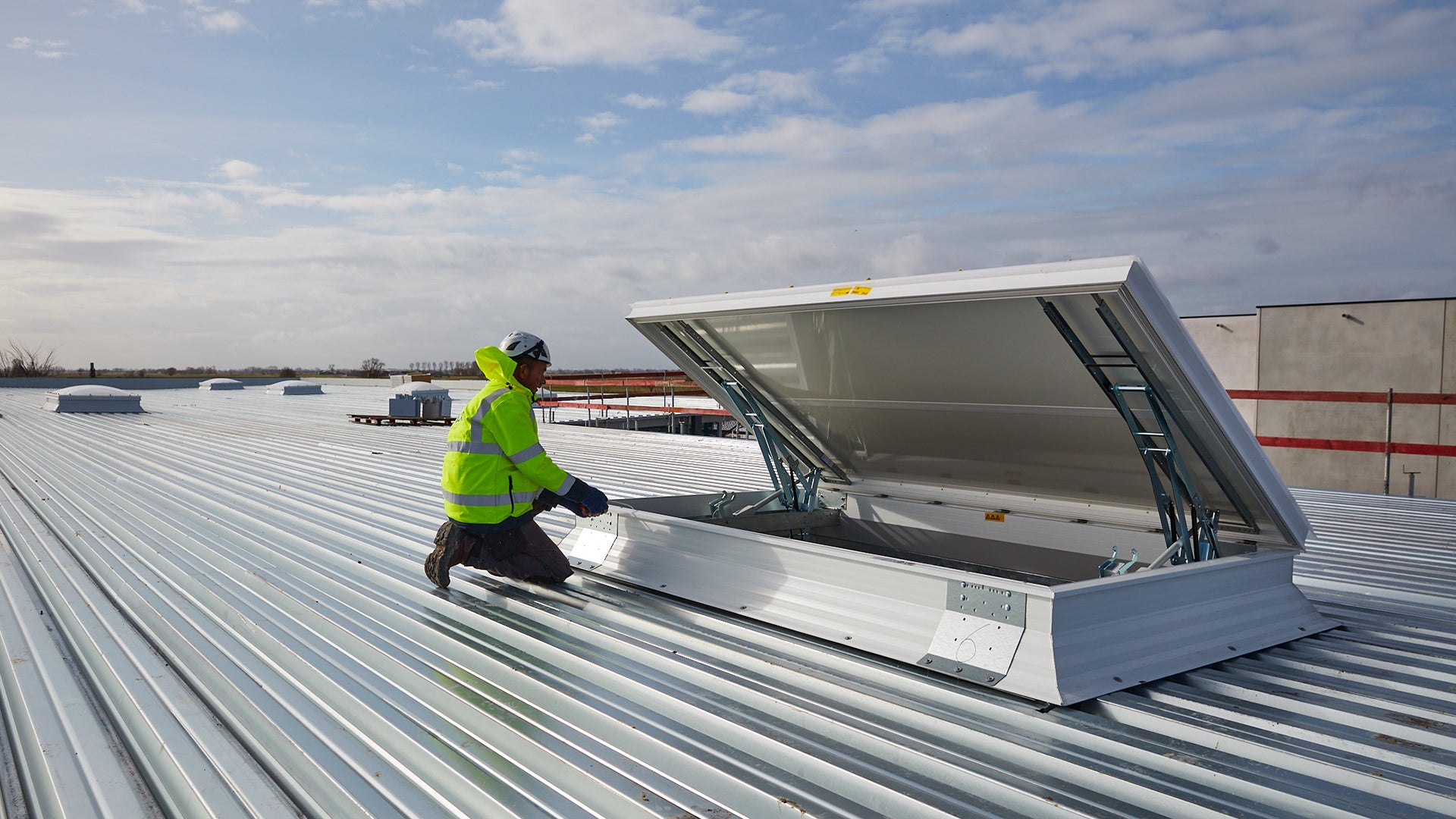

Zijn de systemen verplicht periodiek te inspecteren?
Ja. Belgische wet- en regelgeving verplicht regelmatige inspectie van RWA-installaties in publieke en industriële gebouwen. Skylux biedt gecertificeerde onderhoudscontracten aan.
