Veelgestelde vragen over RWA-systemen

Často kladené otázky o odvode dymu a tepla

Ako vypnem bzučiak?

Pozrite si priloženú prílohu s pokynmi na vypnutie bzučiaka.

Dá sa Skylux Skymax manuálne otvoriť, ak ešte nie je pripojené napájanie?

Nie, Skymax sa nedá manuálne otvoriť, keď nie je pripojené napájanie.
Môžete však použiť dočasný kábel a Skymax otvoriť pomocou akumulátora z vŕtačky. Akumulátor 18V je zvyčajne dostatočný na dočasné ovládanie systému.

Aký je rozdiel medzi master a slave, pokiaľ ide o bus konektor?

Master má na bus konektore 4 pripojenia, zatiaľ čo slave má 3. Je potrebné pripojiť len 3 pripojenia. Je to preto, že doska plošných spojov master bola obnovená, ale slave ešte nie.

Čo mám robiť, ak motor funguje opačne?

Prehoďte vodiče motora. Pri alarme sa musí systém otvoriť a pri resete sa musí zatvoriť.

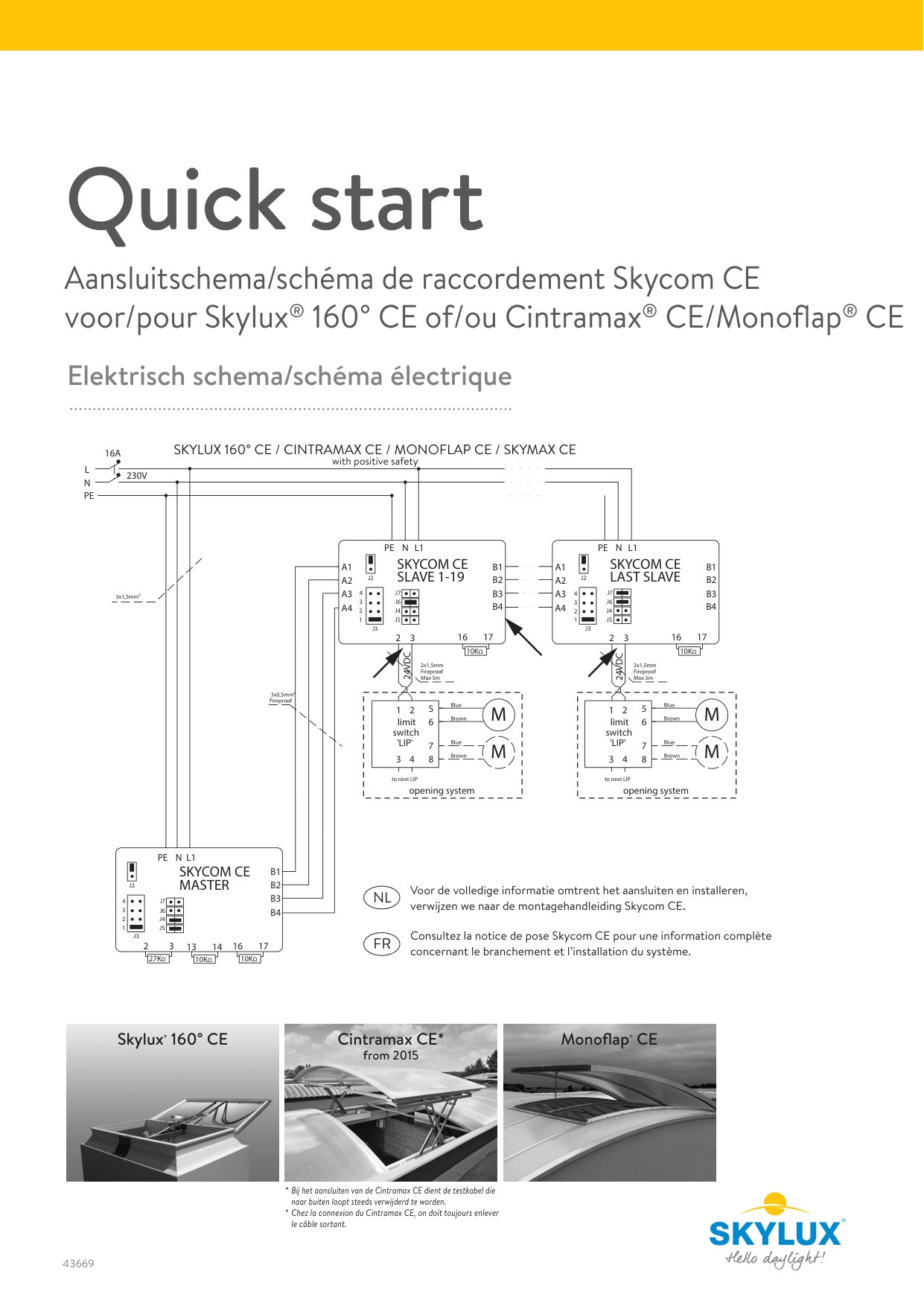

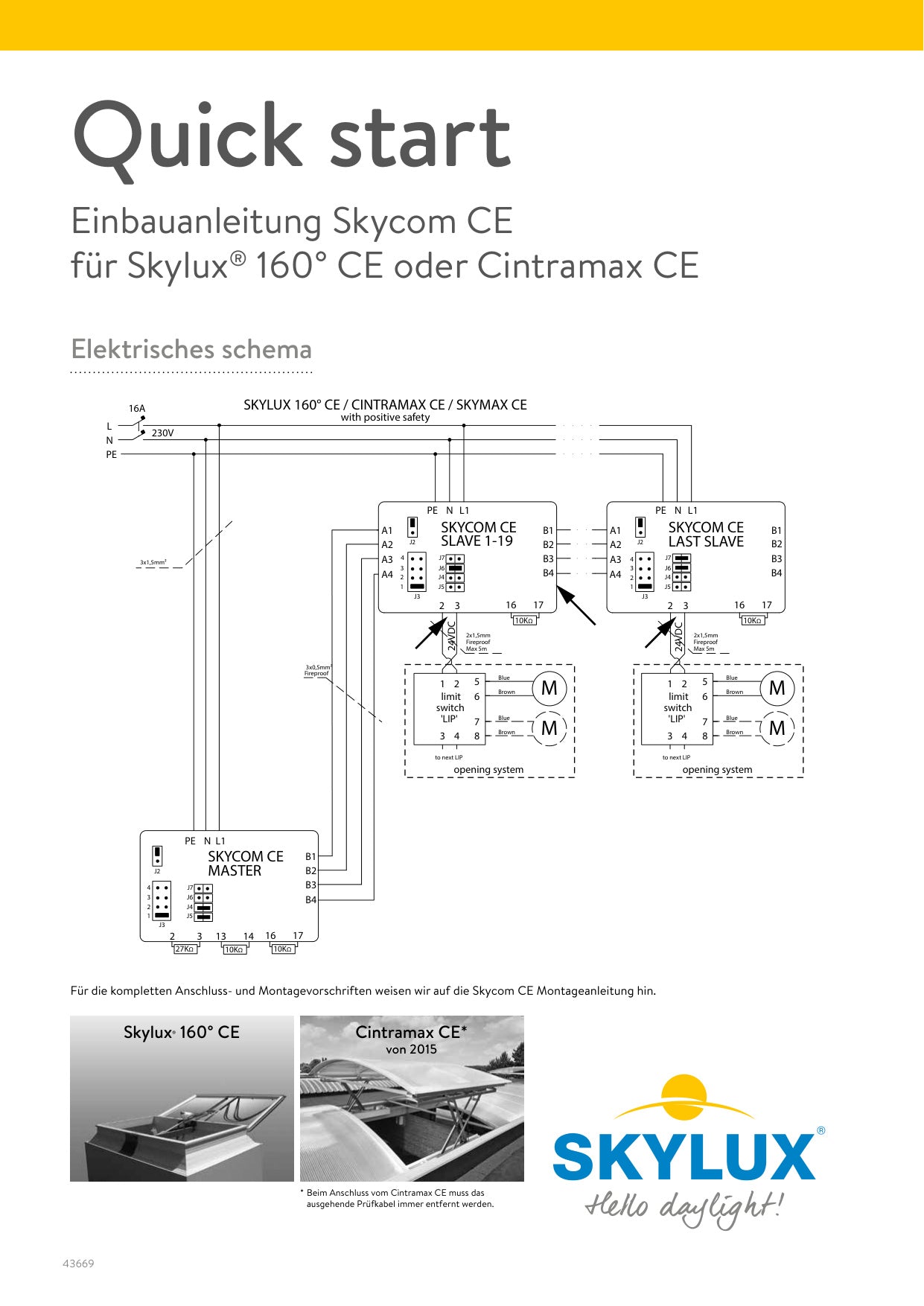

Máme inštaláciu master-slave len s 3 pripojeniami (A1, A2, A3 a B1, B2, B3). Podľa schémy to má byť zapojené 4-vodičovo. Ako to vyriešime?

4. vodič netreba pripájať.

Existujú konkrétne nastavenia dip-switchov alebo iné detaily, ktoré treba zohľadniť?

Áno, pri inštalácii master-slave platia nasledujúce nastavenia:

Master: J4 + J5
Medzičlánok slave: Iba J6
Posledný slave: J6 + J7

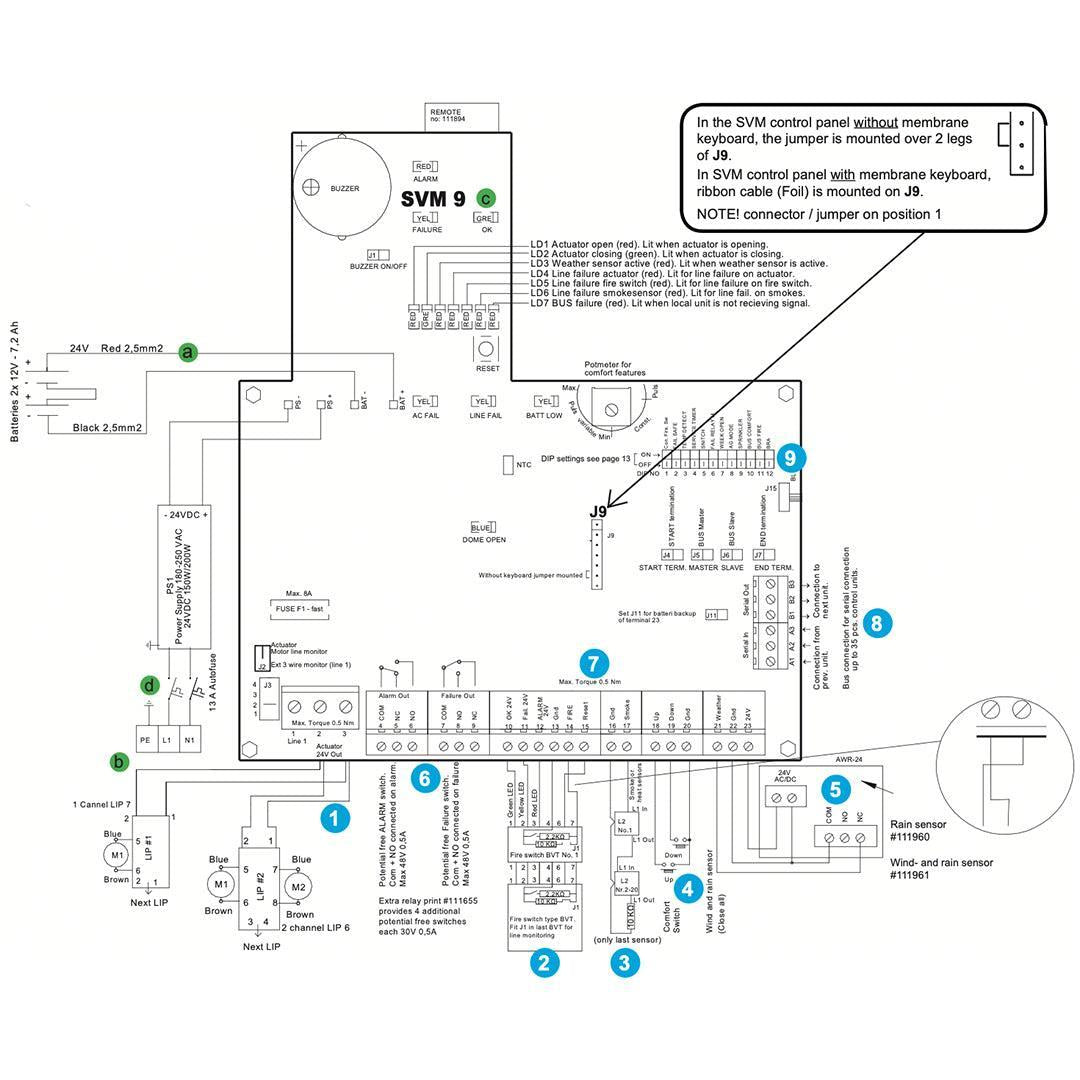

Quickguide

Rýchla diagnostika chýb pre RWA

Pozrite si náš stručný návod, vďaka ktorému rýchlo a efektívne identifikujete a vyriešite chyby vo vašom systéme odvodu dymu a tepla RWA. Nájdete tu podrobné pokyny a užitočné tipy, aby váš systém fungoval optimálne.

STIAHNUŤ QUICKGUIDE

Často kladené otázky o ovládacom paneli SVM

Čo mám robiť, ak sa rozsvieti LED 3?

Vodiče snímača počasia pravdepodobne nie sú správne uzemnené. Keď sa aktivuje dažďový senzor, LED sa rozsvieti. Tým sa spustí časovač na 15 minút, ktorý sa môže znovu aktivovať dažďom alebo vetrom. Počas tohto obdobia nie je možné používať režim vetrania. Skontrolujte tiež, či pripojenia 21-22 nie sú skratované, čo môže byť spôsobené hodinami, alarmom budovy alebo CTS.

Čo znamená, ak sa rozsvieti LED 4?

Keď LED 4 svieti nepretržite: Je problém s motorom. Môže to byť spôsobené nesprávnym pripojením alebo tým, že nebol osadený odpor.
Ak LED 4 bliká: Je problém s vodičom, ktorý sa spája s kostrou. Upozornenie: môže to spôsobiť poškodenie koncového spínača.

J2-J3 nie je nastavené správne
Poistka výstupu je chybná (poistka 8 A)

Správna prevádzka

Alarm: Otvárací systém je otvorený (indikované LED1)
Reset: Otvárací systém je zatvorený (indikované LED2)

Čo mám robiť, ak sa rozsvieti LED 5?

Pokiaľ ide o požiarny spínač:

Odpor 10 KΩ v pripojení 13-14 sa musí odstrániť, keď je nainštalovaný požiarny spínač.
J1 v požiarnom spínači nie je namontovaný.
Vodiče nie sú správne zapojené.
J1 musí byť nastavené na „ZAP“, iba v poslednom (alebo jedinom) požiarnom spínači. Toto je správne nastavenie pre požiarny spínač.

Pokiaľ ide o prioritný spínač:

Pripojenie je nesprávne. Správne poradie nájdete v priloženej schéme.
Odpory na svorke 24-25 smerom k 27 neboli odstránené.

Čo znamená, ak sa rozsvieti LED 6?

Vodiče nie sú správne pripojené k hlásiču
Hlásič nie je správne „zacvaknutý“ (otočený) v kontakte
V poslednom hlásiči chýba odpor 10K

Čo mám robiť pri chybe AC, keď pre ovládací panel nie je k dispozícii napájanie 230 V AC?

Uistite sa, že poistka/istič 230 V v ovládacom paneli je zapnutý.
Skontrolujte, či nie je chybný zdroj napájania pod hlavnou doskou plošných spojov. Na napájaní za doskou musí vždy svietiť zelená LED.

Čo mám robiť pri poruche linky?

Skontrolujte interné LED na hlavnej doske plošných spojov, aby ste určili, ktorý výstup alebo vstup signalizuje poruchu linky.
Uistite sa, že plochý kábel krytu je správne pripojený (so štítkom smerom doprava) alebo že je prepojka na „No Foil“ nastavená správne.

Čo mám robiť, ak ovládací panel okamžite prejde do režimu alarmu?

Najprv skontrolujte pripojenia na každom požiarnom spínači alebo hlásiči, aby ste sa uistili, že sú správne namontované.
Potom skontrolujte, či sa konektorové káble v pripojeniach 16-17 a 13-14 navzájom nedotýkajú.

Pri externých pripojeniach sa uistite, že máte vždy NO kontakt a že je na ňom paralelne zapojený odpor 10k. Skontrolujte tiež, či externé systémy neodosielajú alarmový stav.

Čo mám robiť, ak kontrolka OK svieti súčasne s AC FAIL, BATT LOW, LD4, LD5, LD6 alebo LD7 (bez zvuku)?

Funkcia Snitch (DIP5) je zapnutá. Ak chcete tento problém vyriešiť, resetujte funkciu tak, že DIP5 najprv prepnete na VYP a potom späť na ZAP.

Ak centrála zobrazuje chybu, ale napriek tomu svieti zelená LED „OK“, zvyčajne to znamená: „Fungujem správne, problém je pravdepodobne v inej centrále, ktorá je tiež pripojená k zbernici.“ Upozornenie: Štandardne je dip 5 nastavený na 'OFF'.
